GPRS-RTU無線采集模塊實現位移遠程監控教程

日期: 2019-12-12 13:51:37.0  作者: 拓普瑞  瀏覽次數: 4542
 瀏覽次數: 4542

備注：位移遠程監控教程使用拓普瑞GPRS-RTU無線采集模塊和0-5V輸出型位移傳感器，然后使用TLINK云平臺作為遠程監控平臺。


第一步、在TLINK云平臺創建設備

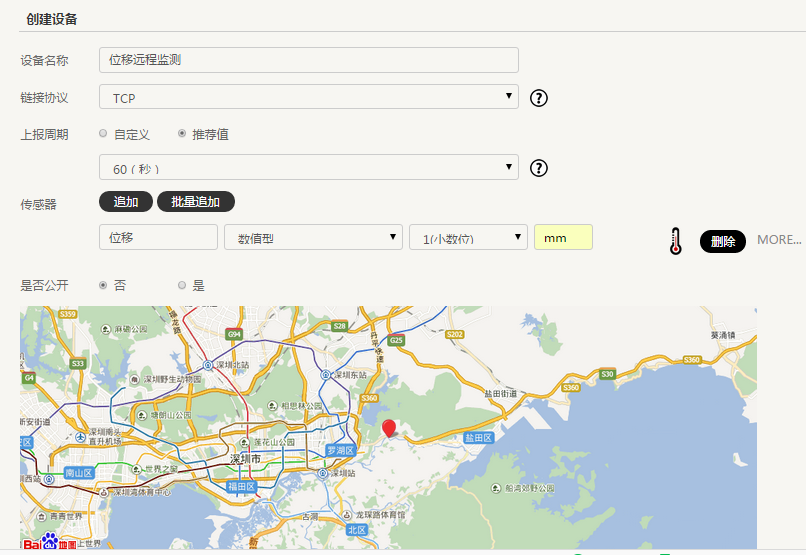

進入TLINK平臺（www.tlink.io），登錄賬號，添加設備，如下圖所示：


GPRS-RTU位移遠程監控平臺創建設備圖



各參數填完成以后，點擊頁面下方的“創建設備”按鈕，即創建完成。

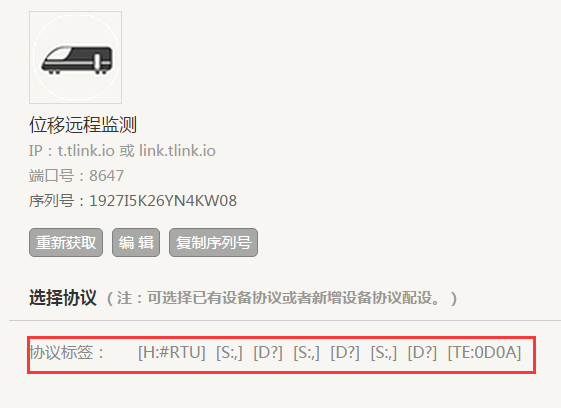

然后進入“設置連接”，配置協議如下圖所示：


GPRS RTU位移遠程監測配置協議圖


第二步、配置GPRS-RTU無線采集模塊

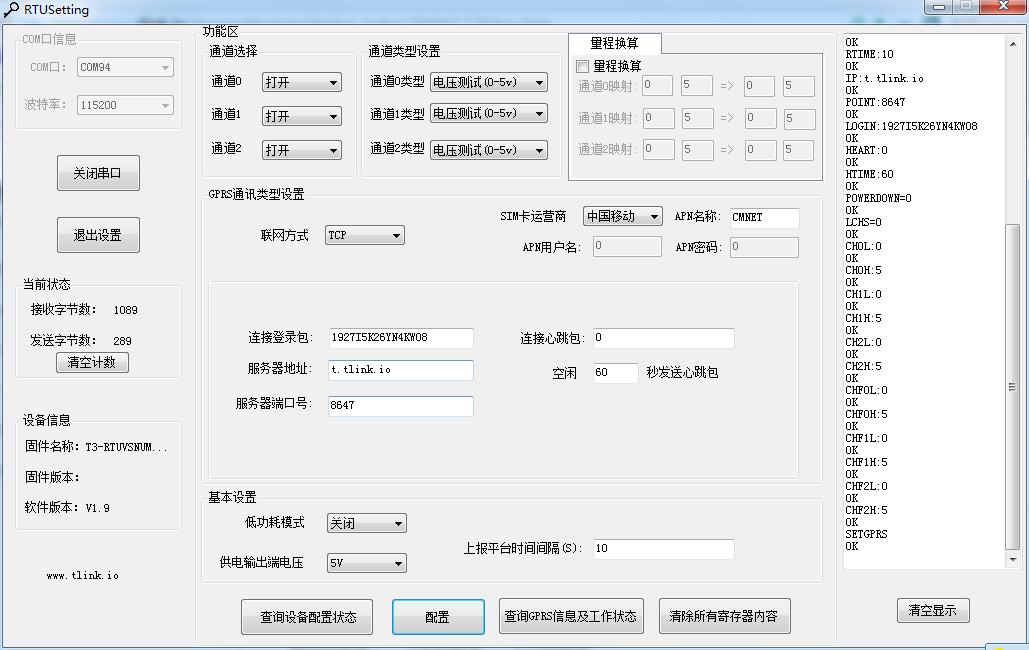

將RTU進行通電，USB配置線與電腦進行連接，安裝驅動后，打開GPRS RTU配置工具，

將參數按照下圖進行配置，詳細配置說明請參照GPRS RTU使用說明書。


GPRS-RTU參數配置圖


第三步、接線

按照下圖方式進行接線，接線方式可參照GPRS RTU使用說明書進行

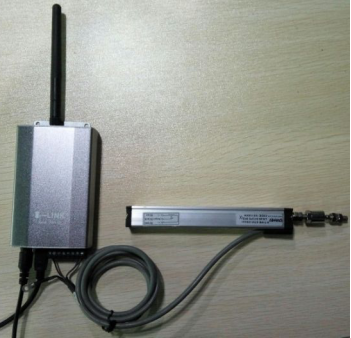

GPRS RTU接線圖


第四步、量程配置

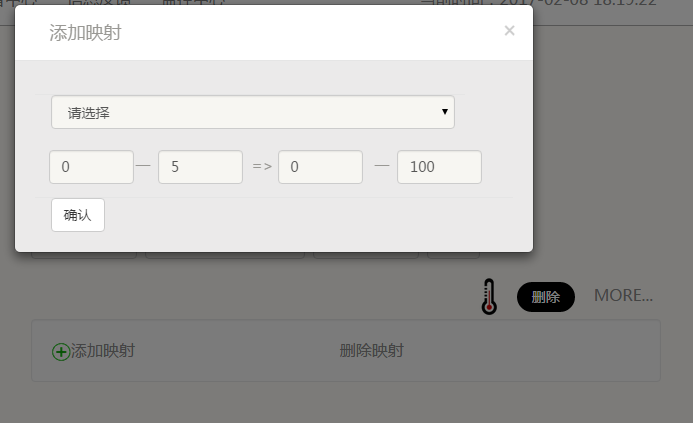

根據位移傳感器的0-100mm的量程進行配置，如下圖所示：


量程配置圖

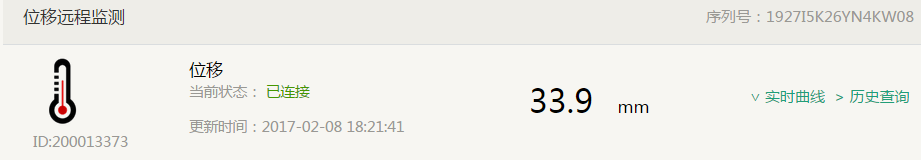

所有步驟完成后，設備開始正常工作，如下圖所示：


GPRS RTU位移遠程監測正常工作圖
