溫室大棚智能控制系統方案

日期： 2021-01-19 15:01:35.0

瀏覽次數： 20800

溫室大棚智能控制系統方案

基質墑情（PH值、電導率、溫濕度）、作物生長環境（空氣溫濕度、光照強度、CO2濃度）等采用4-20mA輸出信號傳感器，將檢測到的數據直連傳輸給ZigBee-1608數據采集模塊，ZigBee-1608將采集到的數據通過ZigBee無線的形式傳輸給T3監控主機，T3主機將數據進行分析處理、記錄存儲，并通過T3主機內部的繼電器輸出來控制現場的風機的運轉和噴灌系統的啟停。

T3主機帶觸摸屏顯示，可以通過現場的觸摸屏進行風機的運轉控制和噴灌系統的啟停控制，同時可以進行聯動控制，如：當CO2濃度傳感器檢測到CO2濃度達到設置的上下限的時候啟動風機進行通風，當?shù)竭_(dá)下限的時候關閉風機；當土壤溫濕度傳感器檢測土壤溫度低于設置的下限的時候噴灌系統開始工作灑水，當濕度大于設置的上限的時候停止噴灌；同時可以通過T3主機設置定時效果，達到不同時段進行控制的要求。

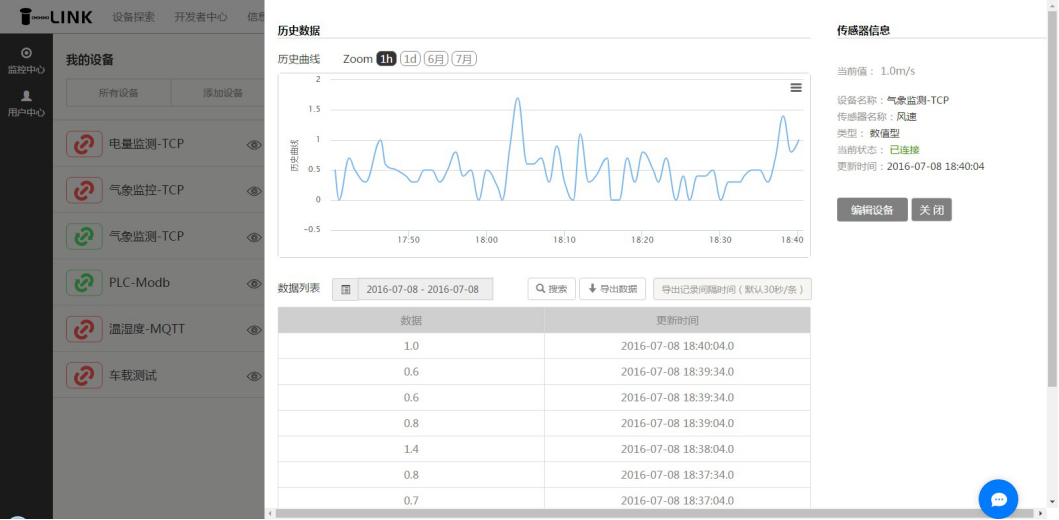

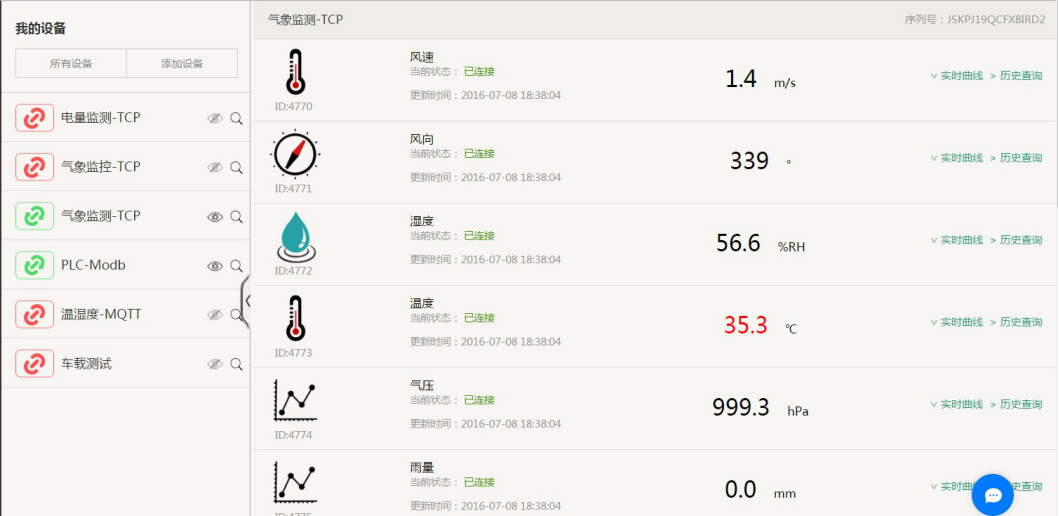

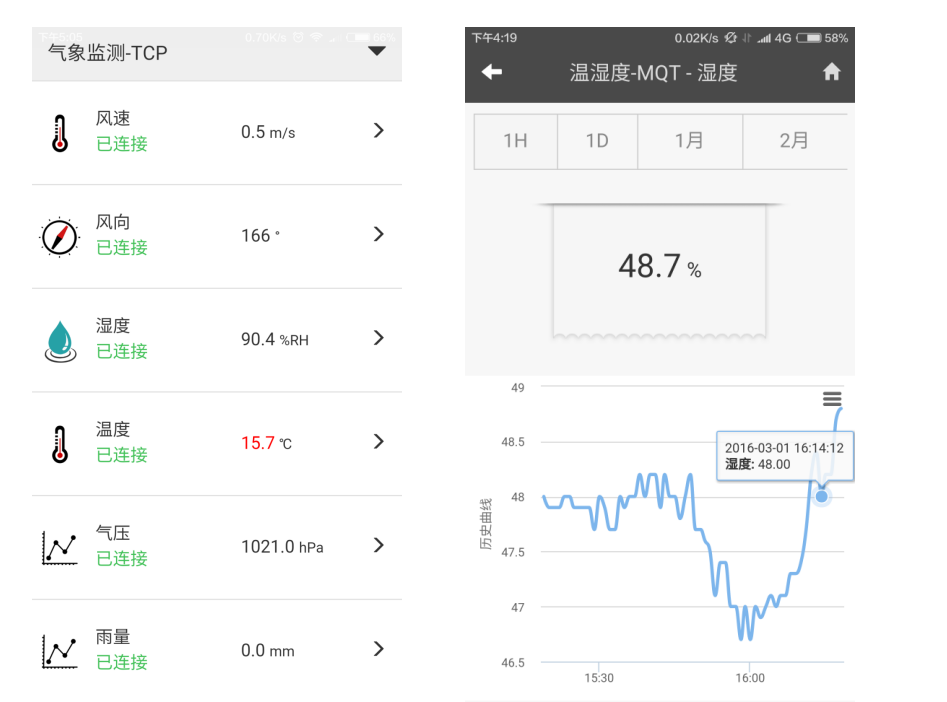

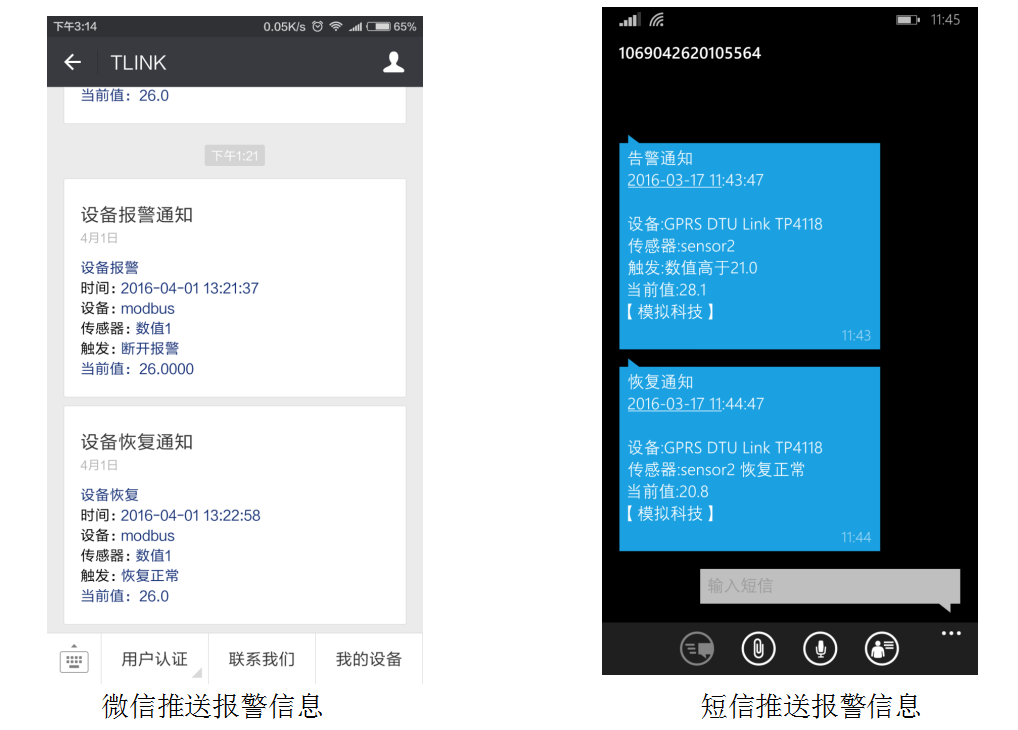

T3主機外置一個GPRS DTU數據透傳模塊產品（也可以是WiFi DTU），可以通過GPRS 網絡或者WiFi網絡將現場的數據輸出到云端，通過移動端或者PC端遠程查看上傳的數據，同時也可以通過云端遠程對風機和噴灌系統進行開啟和停止操作，更好地實現大棚智能化。

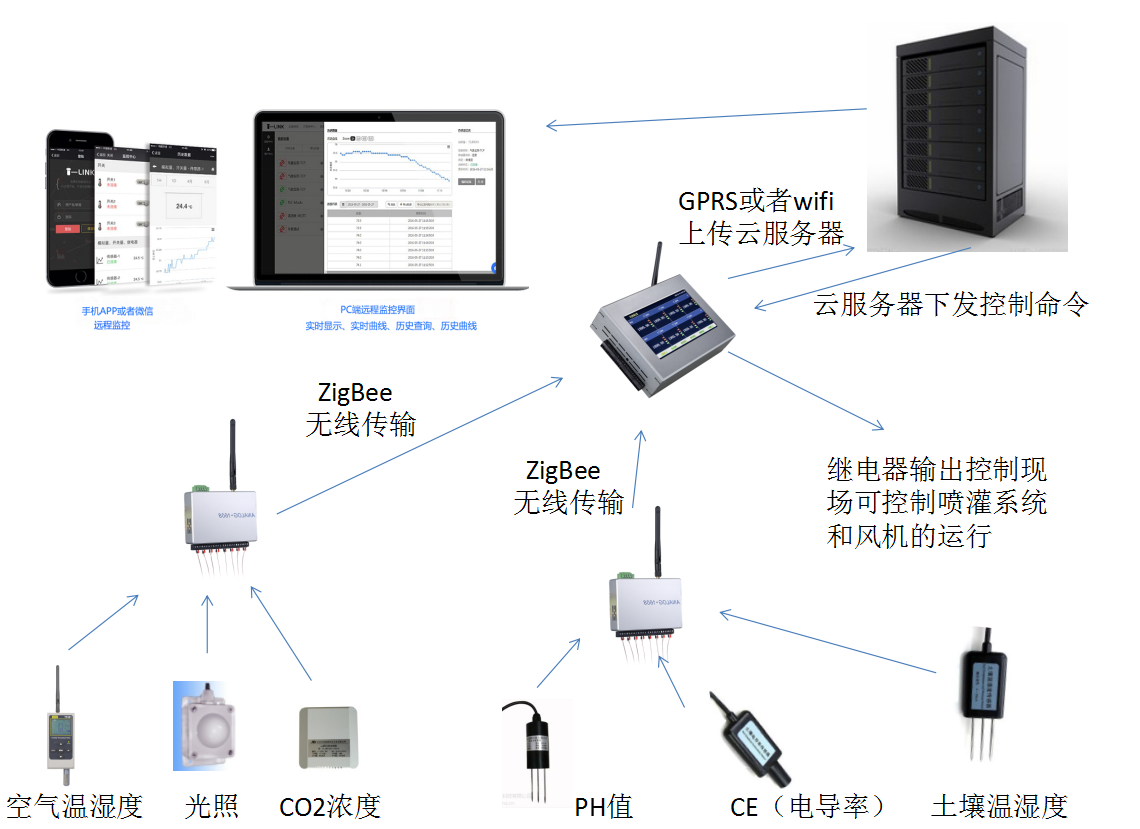

溫室大棚智能控制系統方案拓?fù)鋱D：

溫室大棚智能控制拓?fù)鋱D

溫室大棚智能控制系統有線數據傳輸方案

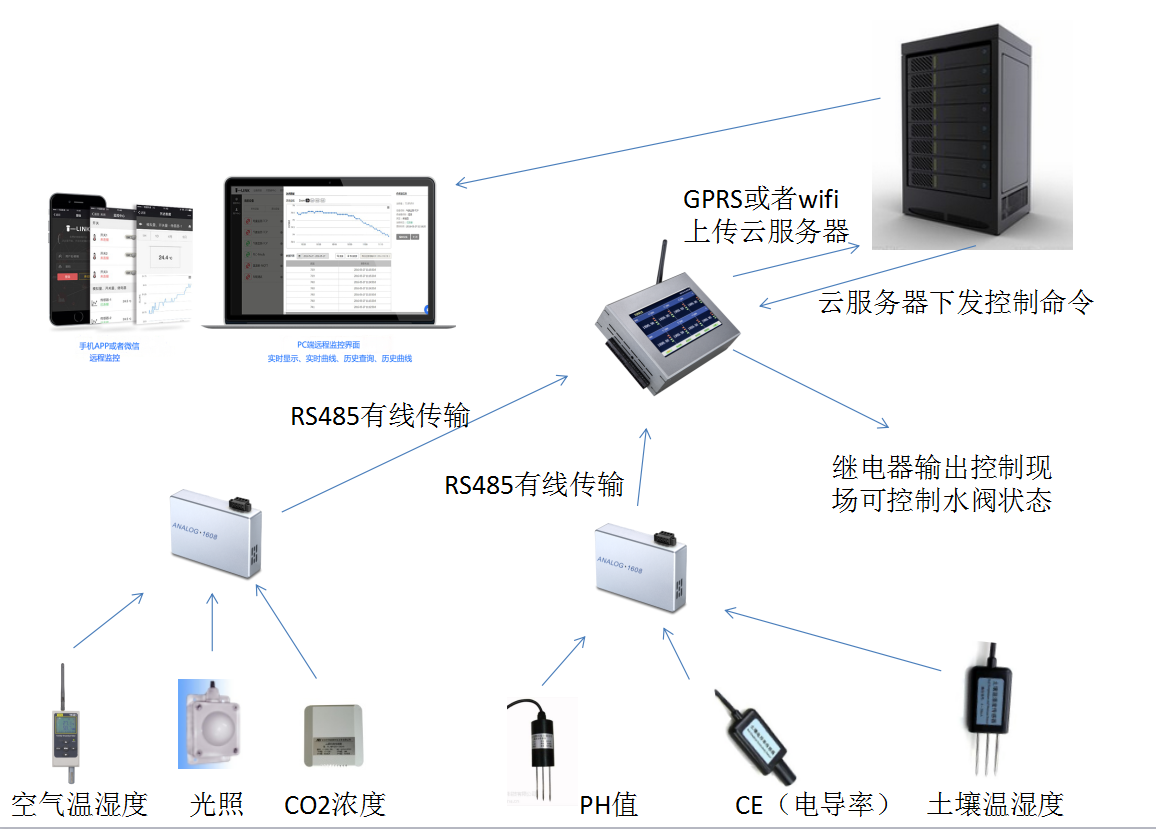

有線的數據傳輸只是將ZigBee無線傳輸改為有線傳輸，較無線傳輸?shù)娜毕菥褪切枰F(xiàn)場布線，方案如下圖所示：

溫室大棚智能控制

溫室大棚智能控制系統硬件介紹：

ZigBee-1608產品為8通道數據采集模塊，ZigBee局域網通訊的產品，將采集到的數據通過ZigBee無線發送給接收終端，可以實現無線自組網模式，組網方便靈活，可根據需求隨時添加新的采集終端產品。

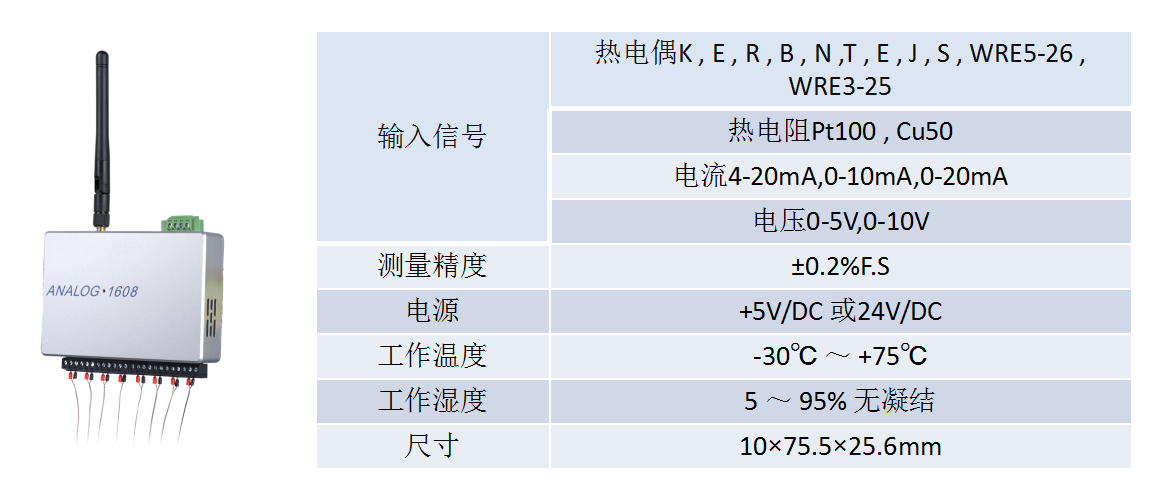

ZigBee-1608與RS485-1608產品都是TP1608系列產品中的不同通訊方式產品，提供8通道獨立差分采集，有效分辨率為16位，可直接接入PT100、Cu50、4-20mA 、0-5V、各種熱電偶等信號，其體積較小，僅為110×75.5×25.6mm，非常方便現場的安裝。具體參數如下所示：

ZigBee-1608數據采集卡

T3接收主機為模塊化的產品，可以內置ZigBee接收模塊，接收ZigBee-1608發送過來的數據并在觸摸屏上顯示出來，同時可以內置GPRS模塊，將接收到的數據通過GPRS網絡發送到云平臺實現遠程監控。

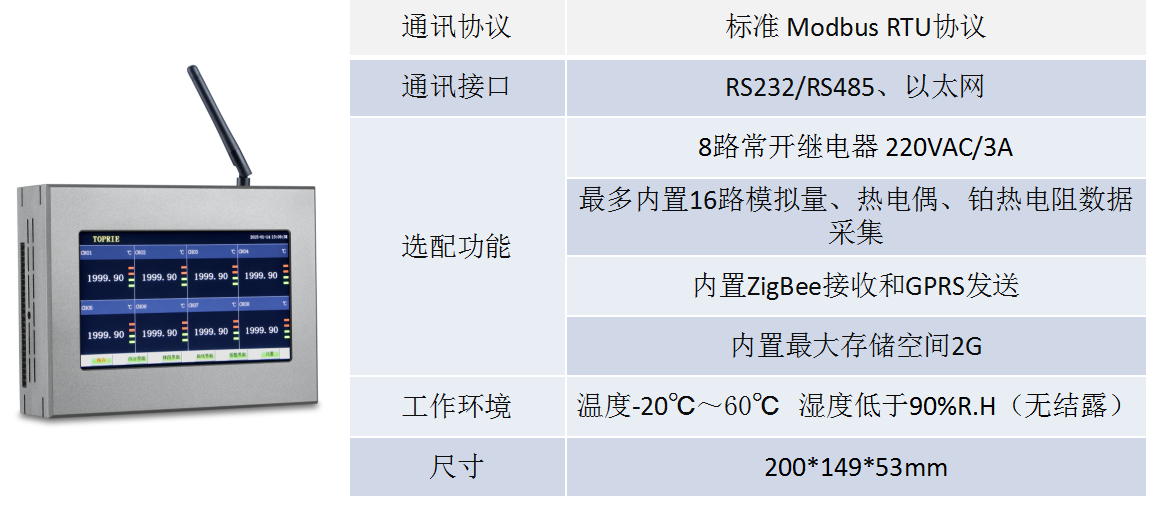

T3主機帶7英寸觸摸屏顯示，可以顯示接收到的數據，顯示界面多元化，實時曲線、數顯界面、棒圖界面等，界面同時可以根據用戶需求定制，在內置繼電器輸出模塊后可以通過觸摸屏實現現場可控設備的一些控制，可以聯動控制，當連接到云平臺的時候可以實現云端的遠程控制。具體的參數如下：

T3無線數據記錄儀
