一、客戶描述：

通訊接口：

1、TP1000-64路主機 自帶RS232和以太網口跟電腦通訊

2、無線終端（GPRS)手機流量發送到平臺

客戶要求：

1、測量表面溫度

2、四個現場，一個中心

3、采集主機與電腦無線發送數據

主機功能：

◆業界首款無線數據記錄儀，單臺主機64路同時測試同時顯示，自帶保存數據

◆10.2英寸觸高亮度TFT液晶顯示屏，四線電阻式觸摸屏，具備強大的圖像顯示和數據處理功能

◆實時監測各監測點溫度數據；內置內存70MB，可以實現多種信號采集，查看采集數據的界面有：綜合界面，棒圖界面，曲線界面和歷史曲線界面，工作狀態清晰可見，一目了然?？梢酝ㄟ^時間段將數據導入U(xiǎn)盤，以表格的形式在電腦上對數據進行分析。歷史數據報表分析

◆數據遠程監控：接入www.tink.io數據監控平臺，可遠程IE監控，智能化數據管理

必備條件：供電220V；每個區域有一個電源插口，供所有設備的供電（無線）。

推薦配置：TP1000-64路 多路數據記錄儀4臺（帶顯示）；無線終端（GPRS) 4臺，數據監控平臺。

二：TP1000無線數據記錄儀技術參數

（一）、功能特點

產品要求顯示信息量大、界面友好、操作簡單，具有下面主要功能特點：

* 采用高亮度彩色TFT液晶屏，CCFL背光、畫面清晰；

*  具有大容量的FLASH 閃存芯片存貯歷史數據，掉電永不丟失數據；

*  全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，

*  顯示工程量數據的數值范圍更寬，可顯示5 位數值：-9999~19999；

*  具有閃動報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；

*  主機測量、顯示基本誤差：±0.3% F·S

*  內置GB2312漢字庫，使用全拼輸入法輸入；

*  配備標準USB 接口。歷史數據轉存快捷方便；

*  標準串行通訊接口，帶光偶隔離的RS485和 RS232C；

*  支持標準ModBus RTU 通訊協議（選配功能）；

*  采用新型開關電源，能在交流電源AC 85V~265V寬電壓范圍內正常工作；

*  提供變送器DC 24V隔離配電；

*  通過EMCIII級，保證儀表在惡劣的環境中正常工作

（二）、顯示    10.2英寸 彩色TFT LCD

*  數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面共四個基本畫

*  基本誤差小于±0.3%F·S，數字顯示范圍-9999~19999

*  測量分辨力：1/60000，16位AD轉換器

*  實時曲線記錄間隔1秒~9999秒步進設置，對應整屏曲線時間30秒~300分

*  追憶曲線記錄間隔從1秒到9999秒連續設置

（三）、輸入信號

具有測試下列參數的功能：輸入信號包括直流電流，直流電壓，熱電阻，熱電偶，遠傳壓力表五類，通過按鍵輸入選擇。隔離萬能輸入，無需跳線器。

*   直流電流：（0~20）mA（超出電流值可用傳感器來測試更大值、）

*   直流電壓：（（0~10）V（超出電流值可用傳感器來測試更大值最高精度可以達0.1%）

*   熱電阻：Pt100

*   熱電偶：K，S，R，B，N，E，J，T

（四）、通訊打印接口（選配功能）

*  光電隔離

*  無線終端GPRS功能，無線連接TLIKN

*  RS232、RS485標準，在訂貨時注明

*  通訊速率9600，19200，57600，115200通過設定選擇

*  配套測試軟件，提供組態軟件和應用軟件技術支持

*  含Modbus RTU通訊協議與上位機通訊軟件

（五）、電源條件

*  AC 220V供電的儀表：AC 85~265V，功耗小于25VA

*  DC 24V供電的儀表：24V±10%，功耗小于25VA

*  為確保安全，接線必須在斷電后進行

交流供電的儀表，其（PG）端是電源濾波器的公共端，有高壓，只能接大地，禁止與儀表其它端子接在一起。

（六）、環境及其他

*  工作溫度范圍：0℃~50℃

*  儲藏溫度范圍：-20℃~70℃

*  工作濕度范圍:低于85%R.H，無結露

（七）、無線終端

可直接通過“無線終端GPRS”免費發送數據到tlink平臺，客戶只須要在tlink平臺注冊一個賬號。 “無線終端GPRS”是通過移動手機卡流量發送數據！（供方不提供手機卡）

有操作不明可直接跟我們技術聯系！

三、產品展示：

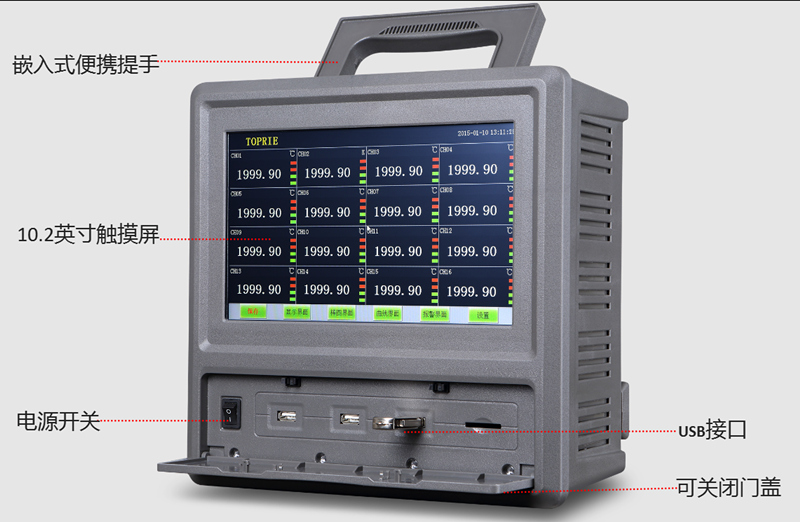

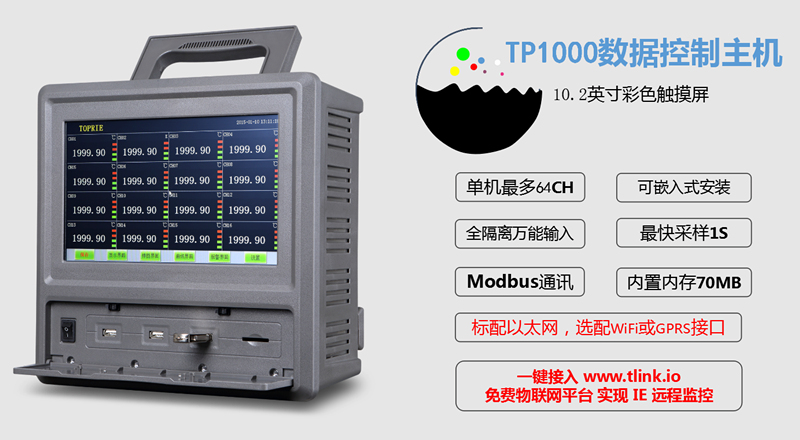

TP1000主機

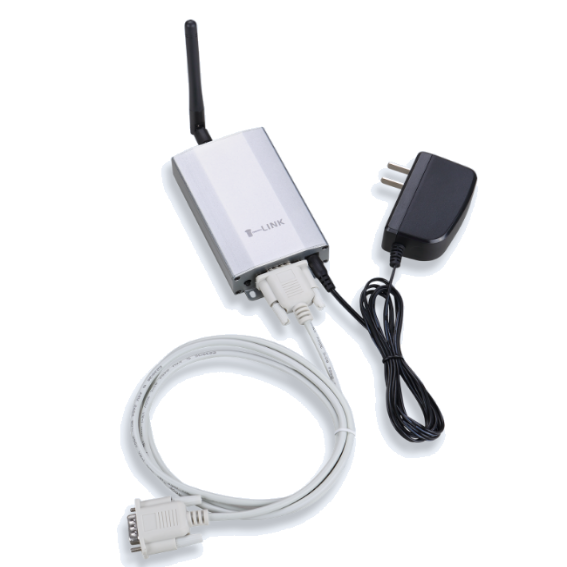

無線終端傳輸：

◎采用工業端子接口，特別適合于工業現場應用

◎可定制TTL 電平串口

◎智能型數據終端，上電即可進入數據傳輸狀態

◎提供功能強大的中心管理軟件，方便設備管理（可選）

◎使用方便，靈活，多種工作模式選擇

◎方便的系統配置和維護接口

◎支持串口軟件升級和遠程維護

◎支持TCP server 功能，可同時支持4 個TCP連接（可選）

◎支持雙數據中心備份傳輸及多數據中心同步傳輸（5 個數據中心）

◎支持APN/VPDN

◎支持根據域名和IP 地址訪問中心

◎內嵌標準的TCP/IP 協議棧，支持透明數據傳輸。

使用TP1000-64無線數據記錄儀監測

在本項目中，由于考慮到監測溫采用熱電偶線把表面溫度進行傳輸?shù)接涗泝x上，現場用一臺TP1000-64路主機采集數據，因有四個現場在不同的地方，在主機上（TP1000-64路）上連接一個無線終端采集手機GPRS發送數據到一個平臺上，顯示，分析。技術成熟，可靠性高，經濟可行。組網模式采用Client/Server架構，采用分布式星型布點，集中監控的原則，使單點故障互不影響，測試數據能真實反映管道溫度情況，統一監控和獨立測控相結合，這樣大大提高了系統的可靠性。

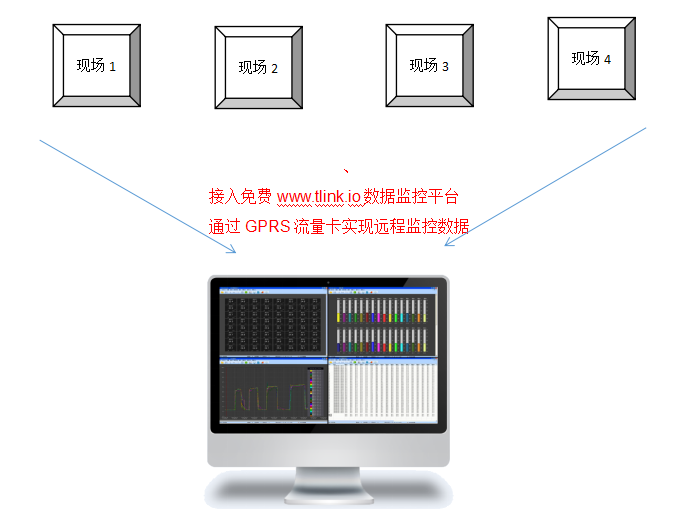

以本項目為例，網絡拓?fù)浜唸D如下：

注：四個現場，每個現場64路 共為256采集點。

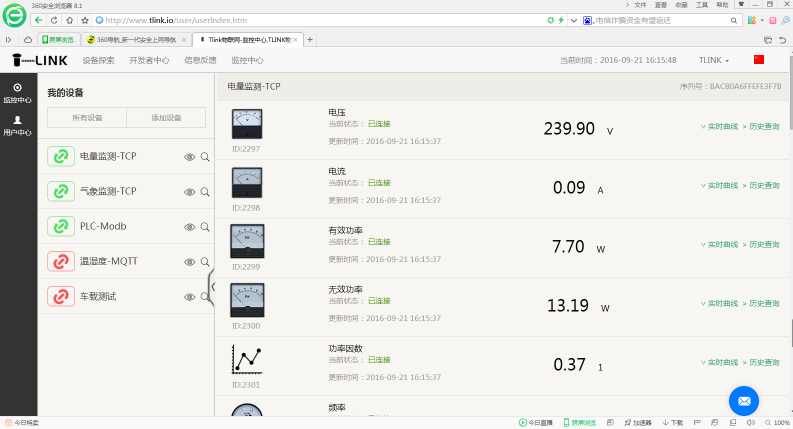

無線數據記錄儀監測數據

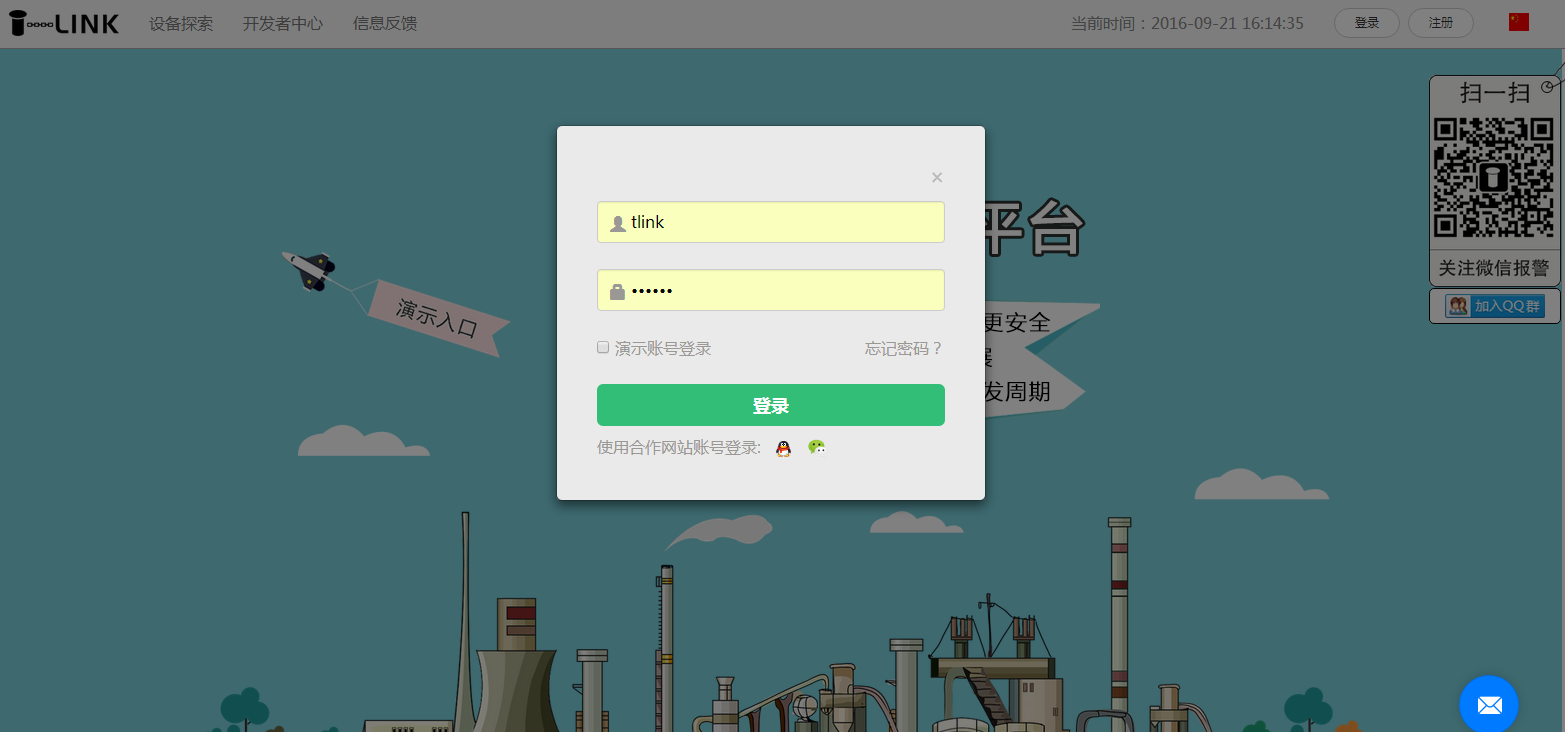

數據監控平臺登陸

用戶登錄后具有管理員的權限可以管理該菜單以下的級別：用戶管理、權限管理。
